天然气干燥机

概要

科林爱尔KCN系列天然气干燥机(分子筛脱水装置)采用闭环回路进行循环再生,系统气体零损耗。适用于对天然气、煤层气、瓦斯气、井口气、沼气等易燃易爆气体的干燥净化。

该装置用于天然气田、CNG加气站及母站、煤层气集气站、加热炉燃料气站、轻烃回收装置等深度脱水场合,也是汽车加气站必不可少的净化装置。

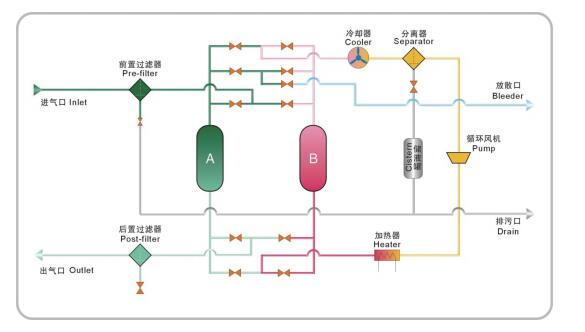

工作原理及简易流程图

KCN干燥机应用变温吸附原理,在常温高水汽分压下吸附,在较高温、低水汽分压下解析再生。当天然气进入干燥机后,首先在前置过滤器中进行过滤,在进吸附塔A,气体中的水分被分子筛吸附,成为干燥的成品气,由后置过滤器过滤后输出;在吸附塔A干燥的同时,在阀体的作用下,加热器、吸附塔B、再生气冷却器、分离器和再生压缩机形成闭式再生回路。回路中气体由压缩机加压后至加热器加热,再到吸附塔B对饱和分子筛进行升温解析,升温解析结束后,高温气体再经压缩机升压后,经过冷却器冷却后的气体在对吸附塔B里升温解析后的分子筛进行吹冷并带走分子筛里的水分,经过分离器后水分进入储液罐,如此循环一定时间,对分子筛进行再生;再生后双塔交替切换。


参数表
处理气量:  100-30000NM3/h
进气压力: 0.2-40.0mpa
进气温度:  ≤40℃
压力露点:  -40~-70℃
 压力损耗: < 0.03mpa
 再生方式:  闭环加热再生
 加热形式:  电加热/蒸汽加热
 吸附剂:  活性氧化铝/分子筛
 工作周期:  8-12h
 控制方式:  PLC自动控制

 切换方式:

 手动/全自动
 耗气量:  0%
 防爆等级:  EXDIIBT4
防护等级:  IP56-65
